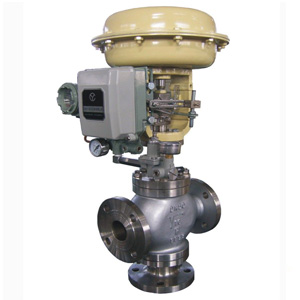

ZJHQ(X)氣動薄膜三通調節閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
ZJHQ氣動三通合流調節閥、ZJHX氣動三通分流調節閥，由氣動薄膜多彈簧執行機構和三通閥組成。用新型ZHA/B多彈簧執行機構代替老式ZMA/B執行機構，具有高度低、重量輕、安裝維修簡便等優點。
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節閥或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
氣動三通調節閥廣泛應用于控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位等,使之保持在給定值。合流閥可將兩種流體經三通閥混合成一種流體流出，分流閥則將一種流體通過三通閥分成二路流出，當口徑DN≤65mm時，由于介質作用在閥芯口的不平衡力小，分流閥可用合流閥替代。
本系列產品有三通合流及三通分流兩種。公稱壓力PN1.6、4.0、6.4MPa；公稱通徑DN25～300,適用流體溫度-60℃～450℃,允許泄漏量為Ⅳ級,流量特性有直線、拋物線兩種。
氣動三通調節閥 技術參數和性能
閥體
型式 | 直通鑄造球型閥 |
公稱通徑 | 合流閥：25~300mm、分流閥：80~300mm |
公稱壓力 | PN1.6、4.0、6.4MPa |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
上閥蓋 | 標準型-17~+230℃、散熱型+230~+450℃、波紋管密封型-40~+350℃ |
壓蓋型式 | 螺栓壓緊式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
閥內組件
閥芯型式 | 薄壁圓筒型閥芯 |
流量特性 | 拋物線特性和線性特性 |
材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、 不銹鋼堆鎳焊司太萊合金、鈦和耐腐蝕合金等。 |
執行機構
型式 | ZHA/B多彈簧薄膜執行機構 | ||||
型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
you效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍KPa | 20~100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140~400KPa | ||||
氣源借口 | RC1/4″ | ||||
環境溫度 | -30~+70℃ | ||||
閥作用形式
氣關式（B）——失氣時閥位開（FO）；氣開式（K）——失氣時閥位關（FC）
附件
定位器、空氣過濾器減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
氣動三通調節閥 性能
項 目 | 不帶定位器 | 帶定位器 | ||
基本誤差% | ±6.0 | ±1.5 | ||
回 差% | ≤5 | ≤1.5 | ||
死 區% | ≤4 | ≤0.6 |
|
|
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.5 |
終點 | ±6.0 | |||
氣關 | 始點 | ±6.0 | ||
終點 | ±2.5 | |||
額定行程偏差% | ≤2.5 | |||
泄露量1/h | 0.1%×閥額定容量 | |||
可調范圍R | 30:01:00 | |||

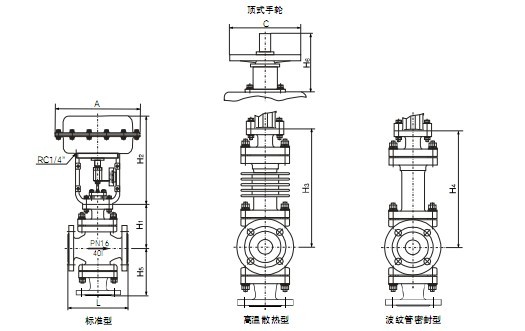

氣動三通調節閥 主要外形尺寸
公稱通徑DN |
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 640 | 720 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 750 | ||
A | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | ||
H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
|
| |
PN64 | 165 | 175 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 |
|
| ||
H2&, amp;, amp;, amp;, lt;, /, P> | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 |
|
| ||
H3 | PN16/40 | 235 | 247 | 256 | 268 | 364 | 384 | 394 | 465 | 470 | 540 |
|
| |
PN64 | 245 | 265 | 268 | 278 | 381 | 390 | 400 | 470 | 485 | 540 |
|
| ||
H4 | PN16/40 | 364 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 |
|
| |
PN64 | 364 | 425 | 435 | 450 | 665 | 690 | 700 | 750 | 750 | 795 |
|
| ||
H5 | 合流 | PN16/40 | 140 | 150 | 160 | 180 | 200 | 210 | 220 | 260 | 280 | 320 | 474 | 580 |
PN64 | 150 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 320 | 380 | 474 | 580 | ||
分流 | PN16/40 | — | — | — | — | — | 225 | 245 | 285 | 305 | 350 | 540 | 612 | |
PN64 | — | — | — | — | — | 265 | 285 | 325 | 345 | 410 | 540 | 612 | ||
C | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 |
|
| ||
H6 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 |
|
| ||
重量 | PN16/40 | 28 | 30 | 39 | 46 | 75 | 81 | 98 | 148 | 188 | 285 |
|
| |
PN64 | 32 | 37 | 49 | 61 | 92 | 98 | 119 | 191 | 222 | 330 |
|
| ||
注：1、表中重量為不帶附件標準型數據，也可安裝側裝式手輪。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS,DIN等標準。
